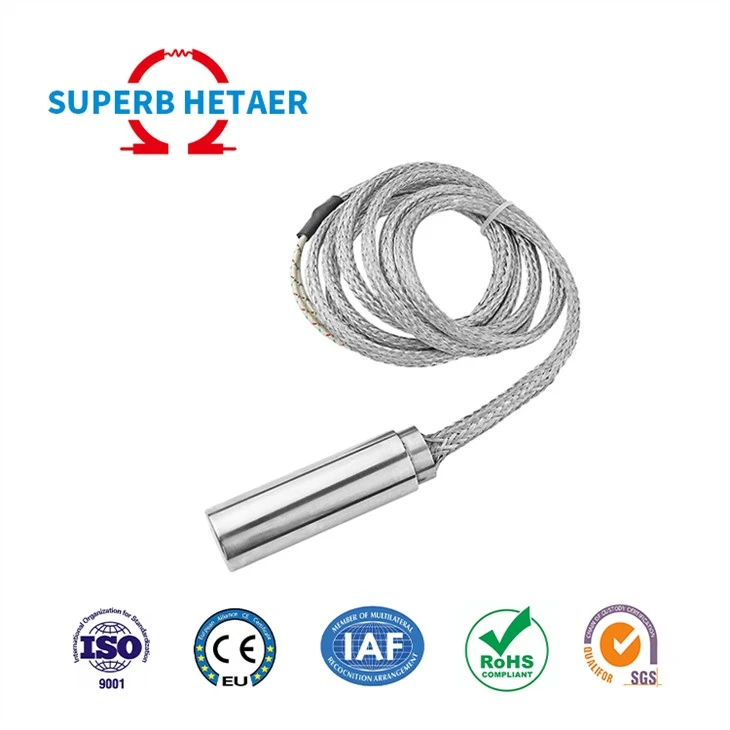

Aquecedor de Cartucho de Haste de Resistência

Enviar inquérito

Descrição

O aquecedor de cartucho de haste de resistência elétrica tem uma saída final (uma extremidade), e o tubo de aquecimento elétrico comum tem duas extremidades. O método de enrolamento do aquecedor de cartucho de haste de resistência elétrica é diferente daquele do tubo de aquecimento elétrico comum, especialmente o aquecedor de cartucho de haste de resistência elétrica importado é muito diferente do tubo de aquecimento elétrico comum. Existem mais processos na produção de aquecedores tubulares de cartucho elétrico do que tubos de aquecimento elétrico comuns, como tubos de encolhimento, o que garante que os aquecedores tubulares de cartucho elétrico tenham maior potência e vida útil mais longa do que os tubos de aquecimento elétrico comuns.

Requisitos de desempenho

1. Tempo de aquecimento

Sob a tensão de teste, o tempo para o componente subir da temperatura ambiente para a temperatura de teste não deve exceder 15 minutos

2. Desvio de potência nominal

Sob condição de calor suficiente, o desvio da potência nominal do componente não deve ultrapassar a faixa especificada abaixo;

Para componentes com potência nominal menor ou igual a 100W: ±10 por cento .

Para componentes com potência nominal superior a 100 W, é mais 5 por cento --10 por cento ou 10 W, o que for maior.

3. Corrente de fuga

A corrente de fuga fria e a corrente de fuga após o teste de pressão e vedação da água não devem exceder 0,5mA

A corrente de fuga térmica na temperatura de trabalho não deve exceder o valor calculado na fórmula, mas o máximo não deve exceder 5mA

I{{0}}/6 (TT×0,00001)

I - corrente de fuga quente MA

t—comprimento de aquecimento mm

Grau de temperatura de trabalho T

Quando vários componentes são conectados em série à fonte de alimentação, o teste de corrente de fuga deve ser realizado neste grupo de componentes como um todo.

4. Resistência de isolamento

A resistência de isolamento a frio não deve ser inferior a 50MΩ durante a inspeção de fábrica

Após o teste de vedação, a resistência de isolamento após armazenamento ou uso prolongado não deve ser inferior a M Ω

A resistência de isolamento térmico à temperatura de trabalho não deve ser inferior ao valor calculado na fórmula, mas o mínimo não deve ser inferior a 1MΩ

R=「(10-0.015T)/t」×0.001

R—Resistência de isolamento térmico M Ω

t—comprimento de aquecimento mm

T—Grau de temperatura de trabalho

5.Força de isolamento

Os componentes devem ser mantidos sob as condições de teste especificadas e tensão de teste por 1 min sem arco e quebra

6. Capacidade de suportar ligar e desligar

O componente deve ser capaz de passar por 2.000 testes de ativação e desativação sob as condições de teste especificadas sem danos

7. Capacidade de sobrecarga

O componente deve suportar 30 ciclos de teste de sobrecarga sob as condições de teste especificadas e entrada de energia sem danos

8. Resistência ao calor

O componente deve suportar 1000 ciclos de teste de resistência ao calor sob as condições de teste especificadas e tensão de teste sem danos

Dados técnicos

aquecedor industrial	Aquecedor de água de cartucho de imersão com termopar
fio de aquecimento de resistência	Fio NiCr 80/20
Bainha	aço inoxidável 304.321.316, Incoloy 800, Incoloy 840
Temperatura máxima	800 graus Celsius
tolerância de potência	mais 5 por cento, -10 por cento
tolerância de resistência	mais 10 por cento, -5 por cento
Tensões disponíveis	380V,240V, 220V,110V,36V,24V ou 12V
Tolerância de comprimento	±1 mm
Tolerância de diâmetro	-0.02mm
Zona fria padrão	5-10mm
Prazo de entrega	7-10 dias úteis
Resistência de isolamento (frio)	Maior ou igual a 500 MΩ
Corrente de fuga máxima (frio)	Menor ou igual a 0,5 mA
Localização do termopar	tipo J
	tipo K
