1600 graus programa inteligente controle de temperatura haste de silício molibdênio aquecimento forno de sinterização cerâmica

Com sua ampla adoção, o forno de sinterização de cerâmica aquecido com haste de silício-de molibdênio-com temperatura programável inteligente de 1.600 graus, com seu desempenho superior, está impulsionando uma onda de inovação na indústria de cerâmica de precisão. Durante a sinterização-de alta temperatura, a estrutura de isolamento composto de múltiplas-camadas do forno demonstra uma eficiência notável. Através do efeito sinérgico do nano-aerogel e das fibras de alumina de alta-pureza, a perda de calor é reduzida em 42% em comparação com fornos tradicionais. O design exclusivo da unidade de aquecimento hexaédrica, combinado com um algoritmo difuso PID, atinge uma surpreendente precisão de controle de temperatura de ±1 grau.

O recém-desenvolvido sistema inteligente de controle de temperatura de terceira{0}}geração transcende o modelo tradicional de aquecimento linear. Usando aprendizado de máquina para analisar a curva do coeficiente de expansão térmica do material, o sistema pode gerar de forma autônoma um plano de sinterização escalonado. Ao processar cerâmicas especiais de zircônia, o sistema identifica de forma inteligente o ponto crítico da transição de fase do cristal e muda automaticamente para o modo de aquecimento pulsado entre 1200 graus e 1400 graus, evitando efetivamente microfissuras causadas pelo estresse de transição de fase. Uma empresa militar, após implementar esta tecnologia, aumentou a taxa qualificada de pás de turbinas de motores de aeronaves para 99,3%.

As mudanças revolucionárias provocadas pelo design modular são dignas de nota. Os usuários podem combinar livremente zonas de aquecimento de acordo com as necessidades de produção, reconfigurando rapidamente a estrutura do forno como blocos de construção. Uma nova linha de produção de material catódico de bateria de energia, que iniciou a produção na semana passada, alcança a produção integrada desde a pré-sinterização da matéria-prima até a sinterização do produto acabado, conectando três zonas de temperatura independentes em paralelo. Este modelo de fabricação flexível reduz o tempo de troca da linha de produção de 8 horas para 30 minutos.

O forno de sinterização de cerâmica aquecida-com haste de molibdênio-de silício-com haste de molibdênio-de temperatura programável inteligente e programável de 1.600 graus é um equipamento experimental central projetado especificamente para sinterização de materiais cerâmicos em alta-temperatura (como cerâmica de óxido, cerâmica estrutural e cerâmica funcional). É amplamente utilizado em laboratórios de materiais universitários, empresas de P&D de cerâmica e institutos de pesquisa, permitindo processos importantes como desengorduramento, pré-sinterização e sinterização por densificação de corpos cerâmicos verdes. A seguir está uma introdução detalhada com foco em quatro aspectos: recursos estruturais, parâmetros principais de desempenho, vantagens funcionais e cenários aplicáveis.

1. Principais recursos estruturais

O projeto estrutural do equipamento se concentra na estabilidade-de altas temperaturas, uniformidade de sinterização, resistência à corrosão e longa vida útil. A seleção dos principais componentes e a compatibilidade do processo são altamente compatíveis.

Sistema de Fornalha: Alta-Resistência a Temperatura + Baixa Poluição

Material do forno: construído com tijolos esféricos de alumina oca de alta-pureza ou tijolos de mulita de-corindo-de alta densidade (alguns-modelos sofisticados utilizam uma estrutura composta de fibra de alumina de alta-pureza formada a vácuo). O forno pode suportar temperaturas superiores a 1700 graus e pode operar a 1600 graus por longos períodos sem amolecimento ou escória, evitando que impurezas contaminem as amostras de cerâmica. Também oferece excelente isolamento térmico, com temperatura da parede externa do forno menor ou igual a 60 graus (em temperatura ambiente), reduzindo a perda de calor em mais de 40% em comparação aos fornos elétricos tradicionais.

Revestimento do forno: um revestimento cerâmico resistente à oxidação-de alta-temperatura (como um revestimento composto de óxido de zircônio-de óxido de alumínio) é pulverizado na superfície interna para aumentar ainda mais a resistência à corrosão. Este revestimento protege contra vestígios de voláteis ácidos/alcalinos (como Li₂CO₃ e MgO em auxiliares de sinterização) que podem ser gerados durante o processo de sinterização cerâmica, prolongando assim a vida útil do forno.

Dimensões do forno: especificações comuns abrangem requisitos de P&D em pequena escala até produção piloto, como 150×150×150mm (3,4L), 200×200×300mm (12L) e 300×300×400mm (36L). Alguns tamanhos personalizados (como 500×500×600mm) estão disponíveis para acomodar a sinterização em lote de amostras cerâmicas de tamanhos variados (por exemplo, folhas, blocos e tubos).

Sistema de aquecimento: alta eficiência, estabilidade e longa vida

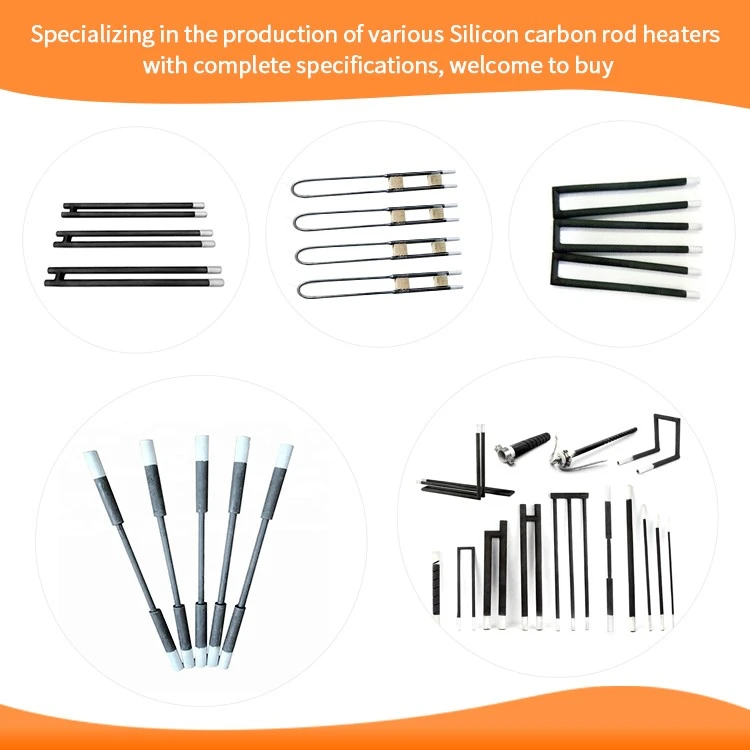

Os elementos de aquecimento utilizam hastes de silício-molibdênio em formato de U-ou W-(feitas de MoSi₂). Sua temperatura operacional teórica atinge 1.800 graus. Ao operar continuamente a 1.600 graus, eles apresentam forte resistência à oxidação (formando uma película protetora de SiO₂ na superfície), excelente uniformidade de calor e lenta queda de energia (com uma vida útil de mais de 3.000 horas sob uso normal). Os elementos são distribuídos uniformemente em ambos os lados ou ao redor da câmara do forno e combinados com a estrutura guia de fluxo interno do forno-, garantem uma uniformidade de temperatura menor ou igual a ±3 graus (a 1600 graus), evitando rachaduras de amostras cerâmicas devido a diferenças de temperatura.

Fiação: Terminais de cerâmica-de alta temperatura são conectados a fios de cobre-niquelados. A caixa de junção incorpora material de isolamento resistente a-altas temperaturas-para evitar vazamentos e curtos-circuitos em altas temperaturas, atendendo aos altos-requisitos de energia do equipamento (normalmente 15-45kW, dependendo do tamanho do forno).

Corpo e Vedação do Forno: Segurança + Controle de Temperatura

Estrutura do forno: Invólucro externo de aço laminado a frio-de camada dupla- (superfície tratada com pulverização eletrostática de alta-temperatura para resistência a arranhões e corrosão), preenchido com isolamento de silicato de alumínio de alta-densidade. Equipado com um sistema inteligente de resfriamento de ar (sensor de-temperatura, início e parada automáticos), esse sistema reduz rapidamente a temperatura da carcaça do forno, evitando queimaduras no operador e encurtando o período-de resfriamento (de 1.600 graus até a temperatura ambiente em aproximadamente 4 a 6 horas).

Projeto de vedação: A porta do forno utiliza uma estrutura de vedação composta multi-camadas-uma camada interna de corda de fibra cerâmica de alta-temperatura (resistente a 1.600 graus) e uma camada externa de anel de vedação de borracha de silicone (vedação e amortecimento auxiliares). Combinado com um dispositivo de fixação de porta manual ou pneumático, garante uma estanqueidade do forno inferior ou igual a 5 Pa/h (testado à temperatura ambiente), atendendo aos requisitos de sinterização para "atmosferas fracamente redutoras" ou "proteção de atmosfera inerte" (por exemplo, introdução de N₂ ou Ar para evitar oxidação cerâmica).

II. Parâmetros principais de desempenho

O design dos parâmetros corresponde estritamente aos requisitos do processo de sinterização cerâmica para "precisão de temperatura, taxa de aquecimento e compatibilidade atmosférica":

Categoria de parâmetro

Especificações Específicas

Faixa de temperatura: temperatura ambiente até 1600 graus (alta temperatura instantânea de 1650 graus, temperatura operacional contínua menor ou igual a 1600 graus)

Precisão do controle de temperatura: ±1 grau (estágio de temperatura constante de 1.600 graus, medição de temperatura usando termopares de ródio tipo S-platina-, classe de precisão 0,5)

Uniformidade de temperatura: Menor ou igual a ±3 graus (área de trabalho efetiva do forno, testada de acordo com o padrão GB/T 10066.1-2021)

Taxa de aquecimento: Ajustável de 1 a 20 graus /min. Taxas de sinterização recomendadas: temperatura ambiente até 800 graus (10 graus/min), 800 a 1600 graus (5 graus/min)

Controle de programa: suporta 100 curvas programáveis ​​(tempo configurável de aquecimento, retenção e resfriamento e nós de temperatura), suporta pausa, modificação e salvamento de programa (até 50 programas podem ser armazenados) (programas comuns)

Requisitos de energia: CA 380 V/50 Hz (trifásico-, quatro-fios), 15-45 kW (dependendo do tamanho do forno)

Compatibilidade com a atmosfera: Compatível com gases inertes (N₂, Ar) e gases fracamente redutores (misturas de H₂-N₂; é necessária uma estrutura personalizada à prova de explosão-)

Método de resfriamento: resfriamento natural (padrão) ou resfriamento com ar forçado (opcional, aumentando a taxa de resfriamento em 30%)

III. Vantagens funcionais: Inteligente + Seguro + Adequado para Sinterização Cerâmica

Controle inteligente de temperatura programável: corresponde às curvas de sinterização cerâmica

Controlada por um PLC de-nível industrial e uma tela sensível ao toque de 7- polegadas, a interface é intuitiva (exibição em tempo real da curva de temperatura, tempo restante e potência de aquecimento). Ele suporta "controle manual de temperatura" (ideal para exploração de processos) e "controle automático de temperatura programável" (ideal para sinterização em lote de processo fixo).

Ajuste automático-do parâmetro PID: o dispositivo otimiza automaticamente os parâmetros PID (coeficientes proporcionais, integrais e diferenciais) ao usar ou alterar os tipos de amostra para evitar excesso de temperatura (por exemplo, excesso menor ou igual a 5 graus a uma temperatura constante de 1600 graus garante a estabilidade da temperatura durante a sinterização cerâmica, reduzindo o risco de deformação ou rachaduras da amostra.

Controle de atmosfera: Atende diversos requisitos de sinterização cerâmica.

As portas de entrada/saída de gás padrão (Ø6-10mm, com medidor de vazão e válvula) permitem a introdução de gases inertes (por exemplo, Ar para proteção contra oxidação durante a sinterização de cerâmica Al₂O₃) ou gases fracamente redutores (por exemplo, mistura de H₂-N₂ para densificação durante a sinterização de cerâmica SiC).

Alguns modelos-de última geração oferecem módulos opcionais de monitoramento da atmosfera (por exemplo, analisador de oxigênio, medidor de ponto de orvalho) para monitoramento-em tempo real da pureza da atmosfera do forno (por exemplo, conteúdo de oxigênio menor ou igual a 10 ppm) e ajuste automático do fluxo de gás via PLC para garantir a estabilidade do processo.

Proteção de segurança: mecanismo de proteção-multicamadas

Proteção central: alarme de supera-temperatura e desligamento-(desliga imediatamente a energia de aquecimento e emite um alarme sonoro e visual quando a temperatura do forno excede o valor definido em 5 graus); proteção contra queima (interrompe o aquecimento no caso de falha do termopar para evitar queima-seca); proteção contra-curto-circuito (dispara automaticamente se ocorrer um curto-circuito no circuito de aquecimento);

Proteção auxiliar: Fim de curso de segurança da porta do forno (corta a energia de aquecimento quando a porta é aberta); proteção contra sobrecorrente (desliga quando a corrente da fonte de alimentação excede o valor nominal); luz de aviso-de alta temperatura (acende quando o dispositivo está em operação para alertar o pessoal próximo).

Rastreabilidade de dados: Adequado para necessidades de manutenção de registros de pesquisas científicas

As portas de comunicação RS485/USB reservadas permitem a conexão a um computador ou gravador sem papel, permitindo-a aquisição e armazenamento de curvas de temperatura em tempo real (suporta exportação Excel/CSV) e consulta de dados históricos (capacidade de armazenamento maior ou igual a 1 ano), atendendo aos requisitos de "rastreabilidade de processos e reprodutibilidade de dados" em experimentos de pesquisa científica.

4. Cenários Aplicáveis

Este equipamento foi projetado para sinterização-de materiais cerâmicos em alta temperatura. As aplicações específicas incluem:

Cerâmicas de óxido: Sinterização por densificação de cerâmicas de Al₂O₃ (óxido de alumínio), ZrO₂ (óxido de zircônio) e TiO₂ (dióxido de titânio);

Cerâmica estrutural: sinterização-de alta temperatura de cerâmicas de Si₃N₄ (nitreto de silício) e SiC (carboneto de silício) (exigindo uma atmosfera inerte/redutora);

Cerâmicas funcionais: Sinterização e controle de propriedades de cerâmicas piezoelétricas (PZT) e cerâmicas ferroelétricas (BaTiO₃);

Outros materiais: processamento em alta-temperatura de compósitos-cerâmicos (como Cf/SiC) e experimentos de fusão e cristalização de vidros especiais.

V. Precauções de uso

Os elementos de aquecimento de haste de silício-molibdênio são suscetíveis à oxidação à temperatura ambiente. Após o uso ou longos períodos de inatividade, eles devem ser aquecidos lentamente a partir de uma temperatura baixa (abaixo de 500 graus) para evitar a fratura do elemento devido a grandes diferenças de temperatura.

Ao sinterizar amostras de cerâmica contendo aditivos de baixo-ponto de fusão-(como NaO e KO), um espaçador de alumina de alta-pureza deve ser colocado na parte inferior do forno para evitar que o material fundido grude no forno.

Ao introduzir uma atmosfera inerte/redutora, o ar no forno deve ser purgado (substituído 3-5 vezes) para evitar riscos de segurança causados ​​pela mistura de gases (como H₂ e ar que excede o limite de explosão).

No futuro, este equipamento estará profundamente integrado com a tecnologia digital twin. Ao usar 5G para transmitir 12 tipos de parâmetros de processo em tempo real, os engenheiros podem simular e otimizar todo o processo de sinterização em um espaço virtual. Novos experimentos na Universidade de Nagoya, no Japão, mostraram que este sistema de simulação pode encurtar o ciclo de P&D de novos materiais em 60%, anunciando as infinitas possibilidades de processamento cerâmico na era da fabricação inteligente.
